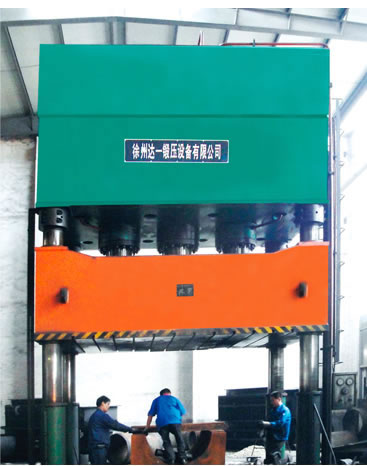

YD32系列四柱鍛造液壓機

　　使用領域: 使用于金屬材料的拉伸、沖裁（應選配沖裁緩沖裝置）、彎曲、翻邊、冷擠壓等各種沖壓工藝，還適用于較正、壓裝、粉末制品和磨料制品的壓制成型以及塑料制品，絕緣材料的壓制成型。
　　性能特點：yd32系列四柱鍛造液壓機，三梁四柱式結構，經濟實用。液用控制采用整體式插裝閥集成系統，減少了泄漏點，動作可靠，使用壽命長�？蓪崿F(xiàn)定壓、定程兩種成型工藝，具有保壓延時時間可調。工作壓力、行程可在規定范圍內調節。采用按紐集中控制，具有調整、手動及半自動三種操作方式。
　　適用領域：適用于金屬材料的拉伸、沖裁（應選配沖裁緩沖裝置）、彎曲、翻邊、冷擠壓等各種沖壓工藝，還適用于較正、壓裝、粉末制品和磨料制品的壓制成型以及塑料制品，絕緣材料的壓制成型。



項目		單位	型　　　號　　　規　　　格
			yd32-40	yd32-63	yd32-100	yd32-100b	yd32-200	yd32-200a	yd32-200b	yd32-315	yd32-315a	yd32-315b	yd32-315c	yd32-500	yd32-500b	yd32-500c
公稱力 rated force		kn	400	630	1000	1000	2000	2000	2000	3150	3150	3150	3150	5000	5000	5000
頂出力 knock out force		kn	63	100	200	200	300	300	--	400	400	--	--	1000	1000	1000
滑塊行程 slide stroke		mm	400	450	500	500	710	710	800	800	800	800	800	900	900	900
頂出行程 knock out stroke		mm	140	200	200	200	200	200	--	250	250	--	--	350	350	350
開口高度 daylight opening height		mm	600	700	800	800	1120	1120	1600	1250	1250	1600	1600	1500	1500	1500
滑塊速度 slide speed	空程 down	mm/s	40	65	120	220	120	250	150	100	250	250	250	100	250	250
	工作 pressing	mm/s	10-25	10-25	8-15	12-25	5-12	8-20	8-20	4-10	6-15	6-15	6-15	4-10	8-20	8-20
	回程 return	mm/s	60	100	80	150	90	190	90	60	150	130	130	80	160	160
頂出速度 knock out speed	上升 knock out	mm/s	80	120	70	120	80	140	--	100	120	--	--	80	80	80
	退回 return	mm/s	130	150	140	230	140	250	--	150	180	--	--	220	220	220
工作臺尺寸 table area	左右 l-r	mm	400	500	630	630	1000	1000	2000	1260	1260	2000	2200	1400	2000	2200
	前后 f-b	mm	400	500	630	630	940	940	1500	1160	1160	1500	1600	1400	1400	1500
機器外形尺寸 overall dimensions	左右 l-f	mm	1600	1800	2500	2500	1380	1380	2460	3100	3500	2900	3200	3800	4500	4800
	前后 f-b	mm	1400	1600	1100	1430	2120	2120	1600	2150	2150	2200	2500	3500	3500	3500
	地面以上高 h	mm	2300	2600	3500	3500	3880	3950	4500	5000	5000	5900	6100	5300	5300	5300
電動機功率 motor power		kw	5.5	7.5	7.5	11	15	22	22	22	22	22	22	44	44	44
備 注						快 速		快 速			快 速



項目		單位	型　　　號　　　規　　　格
			yd32-500d	yd32-630	yd32-630a	yd32-630b	yd32-800	yd32-800a	yd32-1000	yd32-1000a	yd32-1250	yd32-1250a	yd32-1600	yd32-1600a	yd32-2000	yd32-2000a	yd32-2500	yd32-3000	yd32-4000	yd32-5000	yd32-6000
公稱力 rated force		kn	5000	6300	6300	6300	8000	8000	10000	10000	12500	12500	16000	16000	20000	20000	25000	30000	40000	50000	60000
頂出力 knock out force		kn	--	--	1000	--	--	1000	--	1000	1000	1000	--	2000	2000	--	--	2000	200	1200	--
滑塊行程 slide stroke		mm	900	900	900	800	900	900	900	900	900	1000	900	1000	900	900	1200	2500	2000	1300	2000
頂出行程 knock out stroke		mm	--	--	350	--	--	350	--	350	350	350	--	400	300	--	--	350	350	350	--
開口高度 daylight opening height		mm	1800	1500	1500	1200	1500	1600	1800	1800	1500	1600	1700	1800	1600	1800	2500	3500	3400	2300	4000
滑塊速度 slide speed	空程 down	mm/s	250	250	180	150	250	150	250	200	200	150	250	200	150	150	150	200	200	200	200
	工作 pressing	mm/s	8-20	8-16	8-16	8-16	8-19	6-12	8-20	8-20	8-16	6-12	10-20	5-12	4-10	4-16	5-12	5-10	6-15	14	7-15
	回程 return	mm/s	160	200	110	110	200	100	220	140	110	100	200	150	120	150	120	150	150	150	150
頂出速度 knock out speed	上升 knock out	mm/s	--	--	80	--	--	110	--	100	100	100	--	50	40	--	--	80	100	100	--
	退回 return	mm/s	--	--	200	--	--	200	--	200	200	200	--	80	120	--	--	120	150	150	--
工作臺尺寸 table area	左右 l-r	mm	2600	1400	2000	3000	1400	2400	1500	2500	2000	2800	1600	2500	2000	3600	2800	4000	4000	2500	5000
	前后 f-b	mm	1800	1200	1400	1000	1200	1600	1200	1800	1800	2000	1600	1800	1800	2400	2400	3000	3000	2000	2000
機器外形尺寸 overall dimensions	左右 l-r	mm	5500	4500	5000	5000	4100	4300	4100	4750	4900	5000	7500	8300	8000	7600	3650	9700	12500	15000	15500
	前后 f-b	mm	3700	3300	2350	2350	2200	1600	3200	2650	2800	2900	3000	3000	2900	3200	5900	6300	9200	8500	9500
	地面以上高 h	mm	5800	6000	6300	6300	6200	7200	6000	6020	6300	6500	6600	6925	7660	7500	7530	11500	9300	8200	12500
電動機功率 motor power		kw	45	50	45	45	70	50	91	90	99	92	180	91	95	180	160	150	274	985	490
備 注				快 速			快 速		快 速
